一、 结构特点和应用范围
在许用压差范围内也可作为切断阀用。流量特性为近似快开特性。自动隔膜阀的阀体流道平滑，节流元件为弹性隔膜，额定流量系数比一般调节阀大。弹性隔膜又起密封作用，无泄漏，因此，隔膜阀的阀盖无填料函，结构简单，维修方便，且介质不与外界接触，所以也可用于有毒介质和污染介质的调节。
采用耐腐蚀衬里的阀体和耐腐蚀隔膜的隔膜阀，可避免衬里母体一金属阀体的腐蚀。适用于强酸、强碱和强腐蚀性介质的调节。
二、 主要技术参数和性能指标及允许压差
2.1主要技术参数
|
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
额定流量系数Kv
|
8
|
12
|
16
|
38
|
60
|
68
|
90
|
150
|
300
|
500
|
600
|
|
|
额定行程
|
16
|
25
|
40
|
|||||||||
|
公称压力MPa
|
1．6 1.0
|
1.0
|
0.6
|
|||||||||
|
执
行
机
构
|
PSL
|
PSL204
|
PSL208
|
QSL316
|
||||||||
|
361L
|
3610LSB-20/30
|
3610LSB-50/65
|
3610LSB-99/160
|
|||||||||
|
DKZ
|
DKZ-310
|
DKZ-410
|
DKZ-510
|
|||||||||
|
SKZ
|
SKZ-310
|
SKZ-410
|
SKZ-510
|
|||||||||
|
流量特性
|
近似快开
|
|||||||||||
|
法兰标准
|
JB78-59
|
|||||||||||
2.2性能指标
|
项目
|
3610L
|
PSL
|
|
基本误差%
|
2．5
|
1．0
|
|
回差%
|
2．0
|
1．0
|
2．3允许压差（Mpa）
|
允许 压差mpa
工 况
|
公称通径 mm
|
||||||||||
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
P1=△P
（P2=0）
|
1．6
|
1．6
|
1．6
|
1．6
|
1．0
|
1．0
|
1．0
|
1．0
|
0．6
|
1．0
|
0．88
|
注：允许压差按DKZ、SKZ配置计算，配其它电动执和器需另行计算
三、主要零件材质及可用温度范围
|
阀体材质
|
衬里材料
|
隔膜材料
|
使用温度0C
|
适用场合
|
|
HT200
|
无
|
氯丁橡胶
|
0-65
|
无腐蚀性场合，研磨剂、泥浆
|
|
ZG230-450
|
F46
|
氟橡胶
|
-20-+180
|
强酸、强碱、强氧化剂一般有机溶剂。不适用于泥浆类介质
|
|
ZG1GR18N i96Ti
|
无
|
氟橡胶
|
-20-+180
|
一般酸、碱、有机溶剂等介质
|
注：阀体可以选用其它耐腐蚀性材料，此时隔膜片用F46，使用温度为20-+2000C

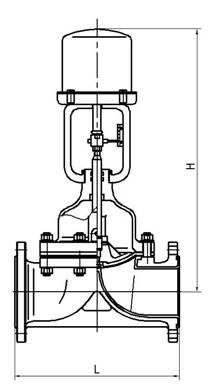

四、外形尺寸（mm）
|
公称通径
|
外形尺寸
|
|||
|
H(361L)
|
H（PSL）
|
H(D/SKZ)
|
L
|
|
|
15
|
535
|
675
|
553
|
140
|
|
20
|
535
|
675
|
565
|
145
|
|
25
|
535
|
675
|
565
|
155
|
|
32
|
538
|
678
|
571
|
165
|
|
40
|
540
|
670
|
583
|
190
|
|
50
|
550
|
680
|
598
|
210
|
|
65
|
629
|
719
|
689
|
240
|
|
80
|
630
|
720
|
692
|
270
|
|
100
|
650
|
710
|
696
|
335
|
|
125
|
825
|
817
|
847
|
375
|
|
150
|
835
|
827
|
855
|
410
|
